jsm 파일 만들기

Bentley 제품군에서 Navigator라는 제품이 있습니다. 이름에서도 풍기듯이 모델링하는 툴이 아니라 뷰어입니다.
Navigator가 jsm 파일을 읽을 수 있는데 이 jsm 파일은 Dgn 파일을 변환시킨 것입니다.
왜 굳이 시간을 들여가면서 Dgn 파일을 변환하여 jsm 파일을 만든 후에 이것을 Navigator로 볼까? 하는 의구심이 들기도 했습니다만…
이렇게 하는 이유?가 있었습니다.

보고자 하는 속성들을 jsm 파일을 만들때 넣어 줄수 있다는 것입니다.
즉 보기 쉽게 포맷된 형식으로 속성을 넣어 볼수 있다는 것입니다.

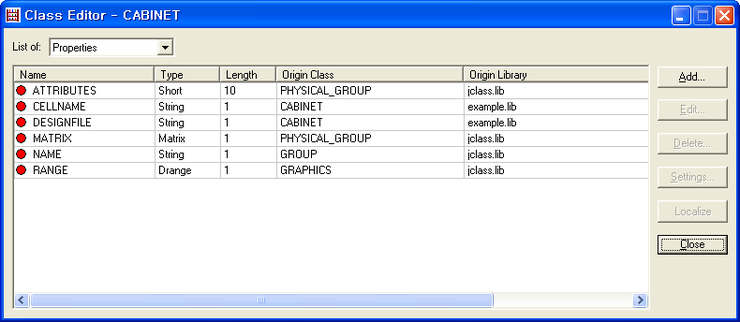

이 포맷된 형식은 JSpace Class Editor라는 툴을 이용하여 정의할수 있습니다.

사실 JSpace Class Editor는 약간 오래된 프로그램인데, KEPCO E&C에서 현재 사용하고 있습니다.

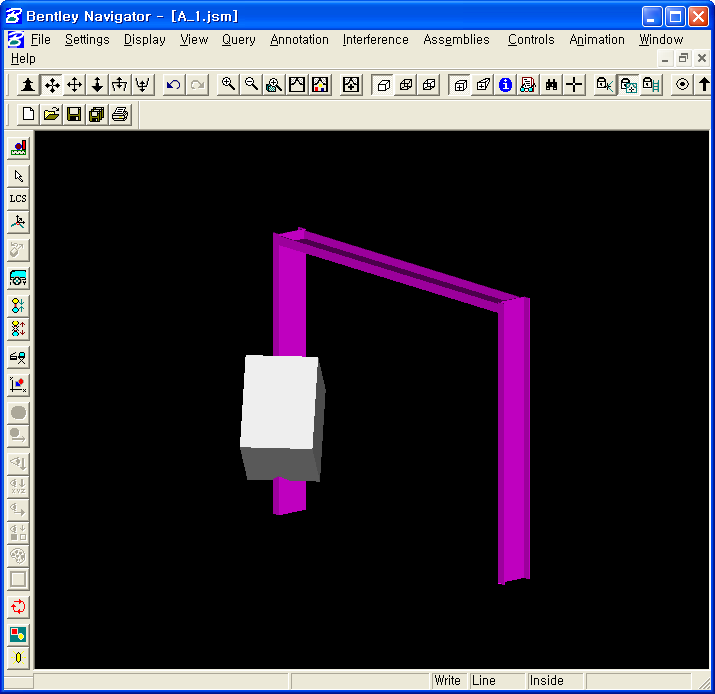

예를 들면 위의 형식대로 Navigator에서 볼수 있다는 것입니다.

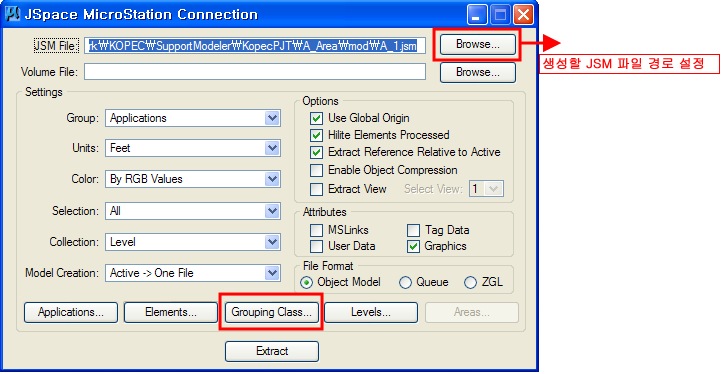

실제 jsm 파일 생성은 Interference manager에서 합니다.

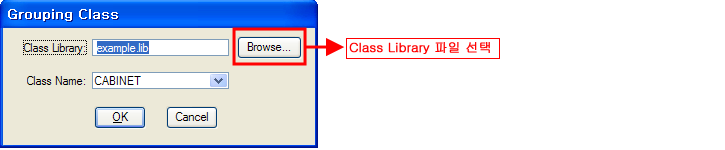

Grouping Class 버튼을 눌러 JSpace Class Editor에서 생성한 Class Library를 선택합니다.

최종적으로 ‘Extract’ 버튼을 누르면 jsm 파일이 생성됩니다.
