Dimension 환경 설정하기

고객사로부터 아래와 같이 Dimension을 표기해 달라는 요청이 들어왔습니다.

Dimension을 Dual로 표기해 달라는 것인데,
상단에는 ft-inch로 하단에는 metric으로 표기해 달라는 것이었습니다.

이렇게 표기 가능하도록 MSTN J7의 Dimension 환경 설정을 해보도록 하겠습니다.

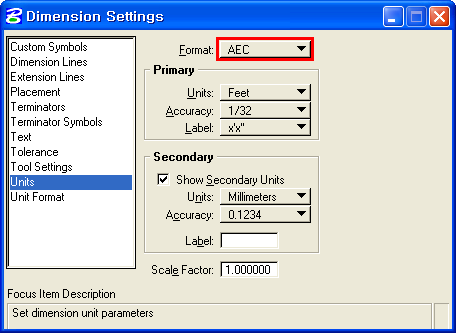

[Dimension Settings –> Units]

1. Format을 AEC로 선택합니다.
2. Primary Dimension 설정:

   Units을 Feet로 설정합니다.

3. Secondary Dimension 설정:

   Show Secondary Units를 체크합니다.
   이렇게 해야만 하단에 Dimension이 표기가 됩니다.
   Units을 Millimeters로 설정합니다.
   Label : 하단에 표기될 단위를 입력합니다. 입력하지 않으면 MM로 표기됩니다.

이렇게 설정하고 나서도 상단의 Dimension 단위 표기가 우리가 원하던 것과 다를 수 있습니다.

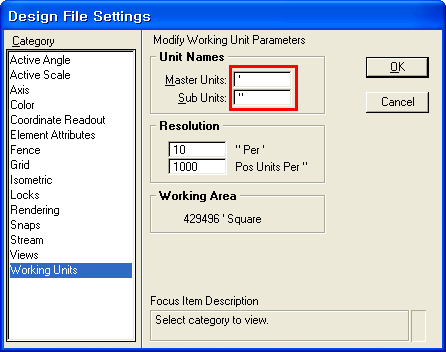

상단의 Dimension 단위 설정은 “Setting–>Design File–>Working Units”에서 하실 수 있습니다.

Unit Names의 Master Units,Sub Units에서 원하는 단위를 입력하면 됩니다.

이렇게 하면 거의 원하는 Dimension 형식대로 표기할 수 있습니다.
마지막으로 하단의 Dimension을 감싸는 []표기 입니다.

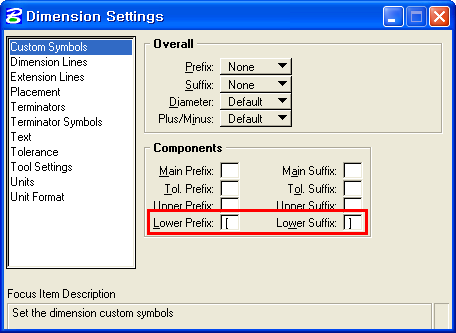

이것을 Dimension Prefix,Suffix라고 하는데 이것은 “Dimension Settings–>Custom Symbols”에서 설정할 수 있습니다.

이렇게 해서 원하는 형식대로 Dimension을 표기할 수 있습니다.

주의) 결과 이미지를 보시면 하단의 Dimension Text가 []사이의 가운데에 놓여있지 않는것을 알수 가 있습니다.
이것은 하단의 Dimension에는 단위 표기를 하지 않도록 Label에 공백을 입력했기 때문입니다.(두번째 이미지 참조)

---

• 2011.08.02;

  Lower Suffix를 입력하지 않고 Label에 ]을 입력하면 Dimension 텍스트가 왼쪽으로 치우치지 않게 출력할 수 있습니다.
